Montaż tablicy interaktywnej AVTEK TT-BOARD Pro

Jak zamontować tablicę interaktywną AVTEK?

W dobie cyfryzacji edukacji, tablice interaktywne stały się nieodzownym elementem współczesnych sal lekcyjnych. W poradniku tym skupimy się na montażu i instalacji tablic interaktywnych z serii AVTEK TT-BOARD Pro, która są powszechnie wykorzystywane w szkołach ze względu na ich funkcjonalność i łatwość obsługi. Zawarty tu przewodnik, krok po kroku, pomoże zespołom technicznym i nauczycielom przeprowadzić montaż sprzętu w sposób prosty i efektywny. Dzięki temu uczniowie będą mogli w pełni korzystać z nowoczesnych technologii podczas zajęć, a nauczyciele zyskają dodatkowe narzędzia wspomagające proces nauczania. Pamiętaj, że przestrzeganie wskazówek zawartych w poradniku jest kluczowe dla bezpieczeństwa i prawidłowego działania tablicy.

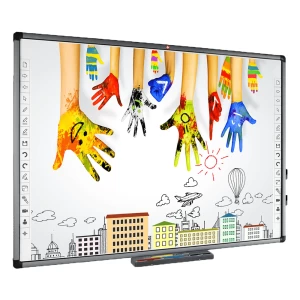

Poradnik dotyczy następujących produktów:

Przygotowanie przed montażem tablicy

Przed przystąpieniem do montażu tablicy interaktywnej AVTEK TT-BOARD Pro, warto poświęcić czas na odpowiednie przygotowanie miejsca i narzędzi niezbędnych do prawidłowego przeprowadzenia procesu.

Sprawdzenie zawartości zestawu jest kluczowe, upewnij się, że zestaw zawiera wszystkie elementy niezbędne do montażu tablicy, takie jak tablica interaktywna, uchwyty ścienne, projektor, kable, instrukcję obsługi oraz ewentualnie dodatkowe akcesoria. W przypadku braku lub uszkodzeniu jakiejkolwiek z wymienionych elementów prosimy skontaktować się ze sprzedawcą.

Zawartość opakowaniaIlość
Tablica interaktywna AVTEK TT-BOARD Pro1 szt.
Przewód USB 6m1 szt.
Uchwyt montażowy ścienny4 szt.
Śruba rozporowa8 szt.
Śrubka10 szt.
Półka interaktywna1 szt.
Chwyty montażowe2 szt.
Pisaki6 szt.
Wskaźnik1 szt.
Przewód USB 1,5m1 szt.
Instrukcja montażu1 szt.
Uchwyty na markery*2 szt.
Płyta CD z oprogramowaniem*1 szt.
*Zależnie od wersji tablicy

Przygotuj narzędzia, które będą potrzebne do montażu tablicy, takie jak wiertarka, końcówki do wiertarki, poziomica, śruby i kołki, miarka, ołówek do zaznaczania miejsc wiercenia oraz śrubokręt.

Wybierz miejsce montażu tablicy na ścianie, które zapewni uczniom i nauczycielom swobodny dostęp do urządzenia. Należy uwzględnić dostateczną ilość przestrzeni, tak aby uczestnicy zajęć mogli swobodnie poruszać się wokół tablicy. Upewnij się, że wybrana ściana ma odpowiednią wytrzymałość, aby utrzymać ciężar tablicy oraz że w pobliżu znajdują się gniazdka elektryczne potrzebne do zasilania tablicy i projektora.

Przed montażem warto rozważyć optymalną wysokość tablicy. Zaleca się, aby dolna krawędź tablicy znajdowała się na wysokości około 70-80 cm od podłogi. Dzięki temu uczniowie i nauczyciele, niezależnie od wzrostu, będą mogli korzystać z tablicy w sposób komfortowy.

WAŻNE: Przed rozpoczęciem montażu dokładnie zapoznaj się z instrukcją obsługi oraz zaleceniami producenta dotyczącymi montażu i użytkowania tablicy. Przestrzeganie tych wskazówek jest kluczowe dla bezpieczeństwa oraz prawidłowego działania urządzenia.

Instalacja tablicy interaktywnej

Instalacja tablicy interaktywnej AVTEK TT-BOARD Pro wymaga staranności i precyzji. Poniżej znajduje się opis kroków niezbędnych do właściwego zamontowania urządzenia.

Najpierw zacznij od wyznaczenia miejsca montażu tablicy na ścianie. Upewnij się, że wybrana ściana jest wystarczająco wytrzymała, aby utrzymać ciężar urządzenia. Zwróć uwagę na to, aby w wybranej lokalizacji nie było przeszkód, takich jak grzejniki czy meble, które mogą utrudniać dostęp do tablicy. Używając miarki i poziomicy, zaznacz na ścianie miejsca, w których będą umieszczone uchwyty ścienne. Dokładne wymiary odległości między otworami montażowymi uchwytów znajdują się w tabeli poniżej:

Tablica interaktywna WysokośćSzerokość
AVTEK TT BOARD 80
AVTEK TT BOARD 80 Pro
h = 1 131 mmW = ok. 1 440 mm
AVTEK TT BOARD 90
AVTEK TT BOARD 90 Pro
h = 1 131 mmW = ok. 1 720 mm
AVTEK TT BOARD 100 Proh = 1 274 mmW = ok. 1 980 mm
Tabela z wymiarami montażowymi
Obrazek pomocniczy do montażu tablicy interaktywnej

Przyjęta wysokość powinna być zgodna z wcześniej ustaloną wysokością montażu tablicy. Upewnij się, że punkty montażowe są równo rozłożone i równoległe względem podłogi.

Następnie przygotuj się do wiercenia otworów. Za pomocą wiertarki i odpowiednich końcówek, wywierć otwory w miejscach wcześniej zaznaczonych na ścianie. Pamiętaj o zastosowaniu właściwej średnicy wiertła, zgodnej z rozmiarem kołków, które będą wykorzystane do zamocowania uchwytów. Włóż kołki do wywierconych otworów, a następnie przykręć do nich uchwyty ścienne za pomocą śrubokręta lub wkrętarki. Upewnij się, że uchwyty są mocno przymocowane do ściany i równoległe względem siebie.

Kolejnym krokiem jest montaż półki interaktywnej do tablicy. Ważne jest aby element zamontować przed powieszeniem tablicy interaktywnej oraz odpowiednio podłączyć. W pierwszej kolejności należy użyć krótszego kabla (1,5m) kabla USB, aby podłączyć tablicę do półki interaktywnej, a następnie 6 m kabla USB, aby podłączyć półkę do komputera. Po podłączeniu warto odpowiednio zabezpieczyć kabel, aby przypadkowo nie rozłączyły się przy montażu tablicy na uchwytach. Można do tego użyć mocnej taśmy izolacyjnej.

Interaktywna półka AVTEK TT-BOARD PRO

Przykręć uchwyty w kształcie litery „L” do półki interaktywnej (obrazek A), a następnie użyj śrubek z tyłu tablicy do przytwierdzenia półki do tablicy (obrazek B). Upewnij się, że półka jest prawidłowo zamocowana i stabilna, aby uniknąć przypadkowego opadnięcia jej podczas użytkowania, dodatkowo należy skontrolować prawidłowość podłączenia kabli USB.

UWAGA: Porty USB półki interaktywnej powinny być skierowane do tyłu tablicy

Uchwyty w kształcie litery "L"
Obrazek A
Montaż półki do tablicy interaktywnej
Obrazek B

Po zamocowaniu uchwytów, delikatnie podnieś tablicę interaktywną i umieść ją na zamocowanych uchwytach ściennych. Zadbaj o to, aby tablica była równomiernie rozłożona na uchwytach, a jej krawędzie równoległe względem podłogi. Sprawdź stabilność tablicy, delikatnie naciskając na jej powierzchnię. W razie potrzeby dokonaj korekt pozycji uchwytów.

Montaż tablicy na uchwytach
Powieś tablicę na czterech uchwytach montażowych

Po zainstalowaniu tablicy interaktywnej i półki, umieść pisaki w półce interaktywnej według kolorów na odpowiednie miejsca. Kolorowe naklejki odpowiadają kolorom, które aktywowane będą po podniesieniu pisaka. Miejsce bez naklejki przeznaczone jest na wskaźnik teleskopowy. Miejsce na półce oznaczone napisem ERASER przeznaczone jest na żółty pisak aktywujący gumkę w oprogramowaniu AVTEK Interactive Suite.

Teraz, gdy tablica interaktywna i półka są prawidłowo zamocowane, możesz przejść do kolejnych etapów montażu, takich jak instalacja projektora, podłączenie kabli oraz konfiguracja i kalibracja systemu. Pamiętaj, że prawidłowe zainstalowanie tablicy oraz półki jest kluczowe dla ich długotrwałego i bezawaryjnego użytkowania.
